التصميم الهندسي والتحليل

1 ، ما يقرب من 1.8 متر هو جناحيها. التصميم صغير للغاية ومنثني لوضعه على الأرض أو في وضع مقلوب. يتيح هذا التصميم أقصى قدر من القدرة على المناورة في المساحات الضيقة والتوجهات غير التقليدية.

2 ، مساحة تشغيل كبيرة ، سرعة الركض السريعة ، دقة التكرار المفرطة ، مناسبة للحام ، الرش ، التحميل والتفريغ ، الإدارة ، الفرز ، التجميع والتطبيقات المختلفة ، مع مجموعة واسعة من الحزم. هذه الإمكانيات تجعله حلاً مثاليًا لمختلف المهام الصناعية ، من اللحام والرش إلى مناولة المواد والتجميع.

3 ، مُجهزة بلوحة إحباط الطوارئ للسلامة المستقلة عن نظام التحكم ، وتعتمد دائرة ترحيل الحماية ، وتقدم منع الطوارئ خارج الدائرة المزدوجة للتأكد من موثوقية إحباط الطوارئ. تعتبر السلامة ذات أهمية قصوى عند العمل مع الآلات الثقيلة ، وقد تم تصميم نظام التوقف في حالات الطوارئ لهذا الروبوت لضمان أعلى مستوى من الموثوقية والحماية.

4 ، يعتمد كابل الجسم الأساسي كابل خاص آلي عالي المرونة. تم تصميم هذا الكابل خصيصًا للاستخدام في التطبيقات الروبوتية ، مما يضمن أقصى قدر من المرونة والمتانة حتى في البيئات الصناعية الصعبة. بالإضافة إلى ذلك ، يمكن استخدام هذا الروبوت للتصميم الهندسي والتحليل ، ولحام الألمنيوم بالليزر ، ولحام Mig للمبتدئين ، ومنتجات الهواء argoshield للحصول على الأداء الأمثل.

اتصل الآن

تفاصيل المنتج

التصميم والتحليل الهندسي:

يعد التصميم والتحليل الهندسي أمرًا بالغ الأهمية في إنتاج روبوتات عالية الجودة وفعالة. من خلال هذه العمليات ، يمكن للمهندسين تحديد أفضل المواد وأنظمة التحكم ومعلمات الأداء لآلاتهم. أحد مجالات تطبيق الروبوتات هو اللحام ، وهنا يأتي دور اللحام بالليزر واللحام MIG للمبتدئين. يوفر اللحام بالليزر الدقة والسرعة ، مما يجعله مثاليًا للتطبيقات الدقيقة مثل لحام الألومنيوم. لحام MIG أسهل في التعلم وهو مثالي للمبتدئين. يضمن استخدام Air Products Argoshield كغاز واقٍ لحامًا نظيفًا وعالي الجودة. هذه التقنيات والتقنيات في طليعة تطوير الروبوتات ، مما يضمن أن آلات الغد أكثر قدرة وفعالية في التطبيقات الصناعية.

Engineering Design And Analysis

حدود:

نموذج		DS-R6-08	DS-R6-10	DS-R6-20	DS-R6-50	DS-R6-165
وزارة المالية		6
وضع القيادة		القيادة المؤازرة التيار المتردد
تحميل فعال		8 كجم	10 كجم	20 كجم	50 كجم	165 كجم
كرر الدقة		± 0.05 مم
نصف قطر العمل		1400 ملم	1589 ملم	1595 ملم	1950 ملم	2483mm
وزن		180 كجم	180 كجم	290 كجم	600 كجم	1300 كجم
حركة الحارس)	جي 1	± 170	± 170	± 170	± 180	± 180
	جي 2	± 120 ~ -85	± 120 ~ -80	± 132 ~ -95	± 130 ~ -90	± 80 ~ 60
	J3	± 85 ~ -165	± 85 ~ -165	± 73 ~ -163	± 75 ~ -210	± 80 ~ -190
	جي 4	± 180	± 180	± 180	± 360	± 360
	J5	± 135	± 135	± 133	± 115	± 115
	J6	± 360	± 360	± 360	± 360	± 360
السرعة القصوى (° / ثانية)	جي 1	130	130	147	158	100
	جي 2	130	130	100	149	90
	J3	130	130	135	130	104
	جي 4	270	270	300	215	144
	J5	170	170	198	251	160
	J6	455	455	194	365	215
قوة		4KVA	4KVA	6 كيلو فولت أمبير	14 كيلو فولت أمبير	31KVA
الجهد االكهربى		380V أو 220V
تكرار		50 هرتز أو 60 هرتز

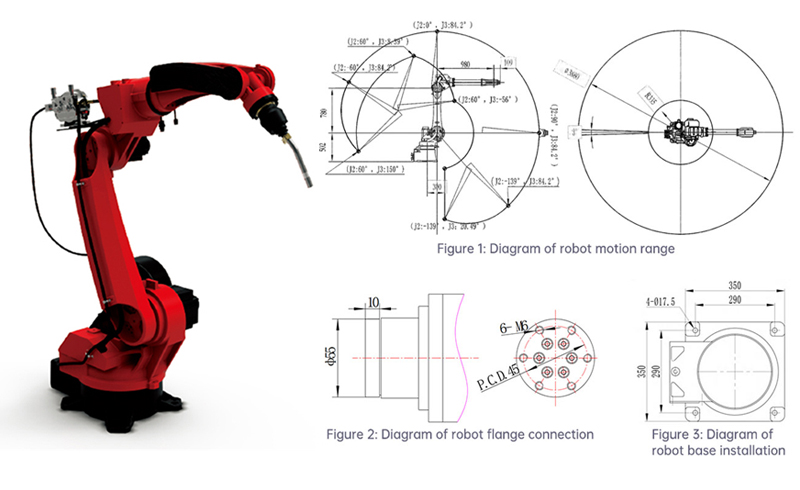

DIMENSIONAL الرسومات:

Engineering Design And Analysis

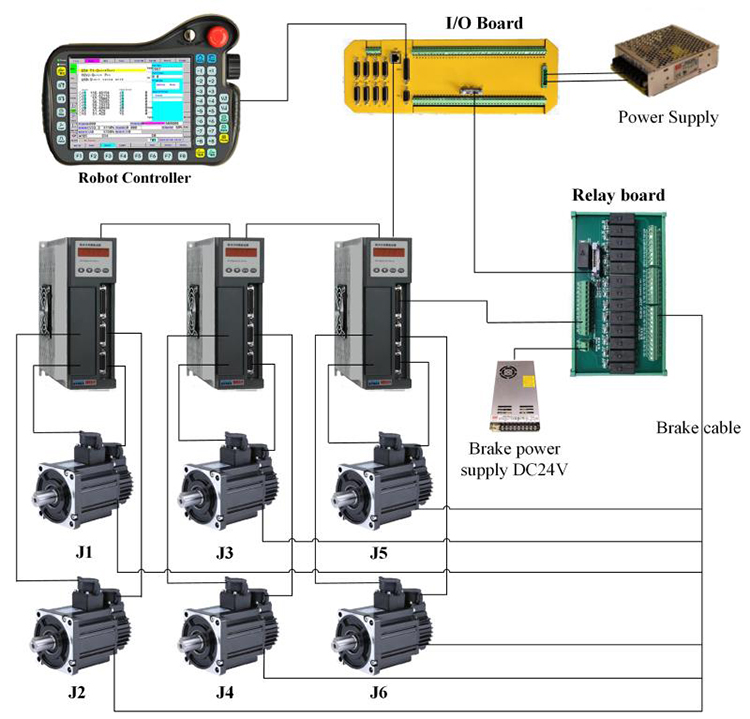

ROBOT CONTROLSYSTEM:

Engineering Design And Analysis

ميزة:

1 ، توفير التكاليف

يمكن تشغيلها على مدار 24 ساعة ، مما يوفر تكاليف العمالة بشكل فعال. بالإضافة إلى استخدام وضع تشغيل المناول الصناعي ، وخط التجميع التلقائي لحفظ الموقع ، بحيث يكون تخطيط المصنع بأكمله أكثر إحكاما.

2 ، كفاءة إنتاج عالية

يتم إصلاح إنتاج المناور لوقت المنتج في نفس دورة الإنتاج ، ويكون الناتج ثابتًا هو العائد المنتج مرتفعًا ، ومزايا الإنتاج العالية.

3 ، ارتفاع الاستقرار

عملية الإنتاج ، الدقة العالية ، الاستقرار العالي ， يمكن أن تضمن الأشخاص ، بدلاً من العمليات الخطرة اليدوية.

4 ، نطاق تطبيق واسع

إنها مناسبة لمعالجة الأجهزة ، وإكسسوارات السيارات ، وملحقات الأثاث ، وأجزاء اللحام المدمجة في أنابيب التدفئة ، إلخ.

الميزات:

1 ، دعم ما يصل إلى 12 محورًا إدارتها ، يدرك التلاعب بالمحاور الخارجية (محاور التجول وموقعه).

2 ، مجموعة التحسين الهيكلي من القواعد المناسبة لإدارة الإطار لأنواع عديدة من الهيكل.

3 ، هيكل مفتوح لمزامنة التكنولوجيا الدولية وتوسيع الميزات.

4 ، ميزات البرنامج تسهل التحكم المنطقي. ميزات الطريقة تجعل البرمجة سهلة.

5 ، إعداد معياري للميزات المناسبة للعديد من الحزم. تضمن وحدة الحماية التصنيع الآمن للروبوتات.

6 ، مناسبة لزيادات متعددة ؛ المؤازرة المطلقة. يضمن اتصال ناقل الكمبيوتر الفائق الموثوقية والعملية.

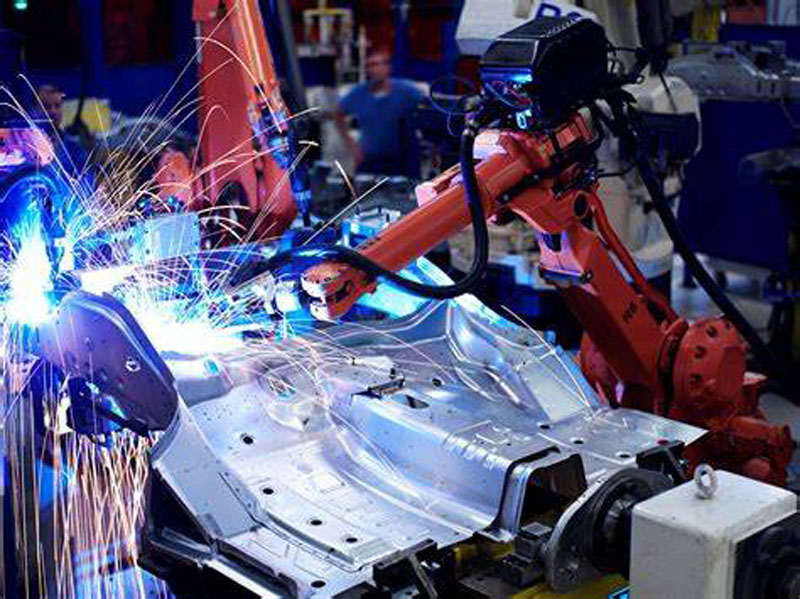

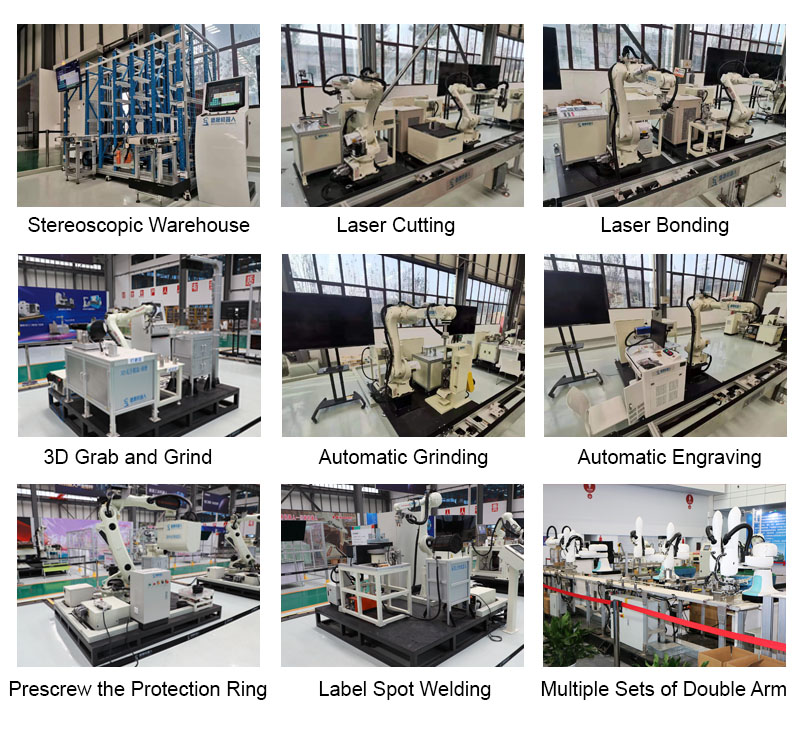

التطبيقات:

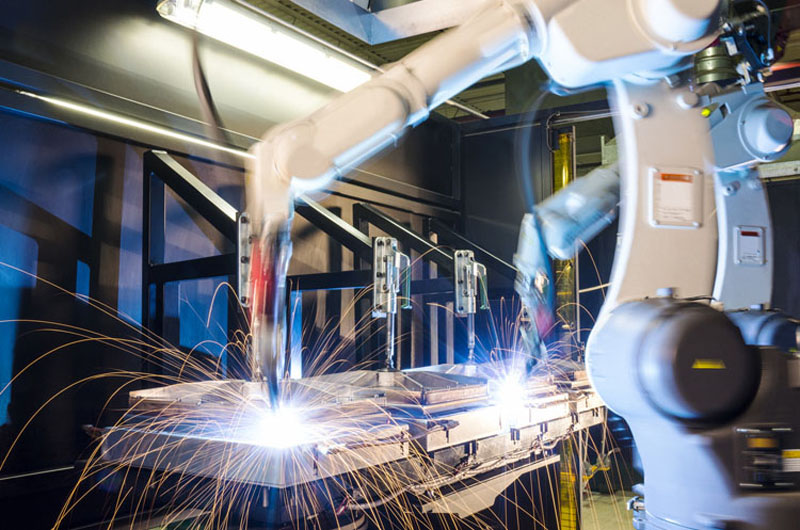

1 ، خط الإنتاج ، وإنتاج عناصر السيارات. يتطلب مجال الكمبيوتر الدفتري التنسيق بين عدد من جهاز تحديد الموضع وروبوت اللحام للحصول على لحام محوسب ، مع حركة سلسة تلبي موسيقى اللحام والسرعة وضروريات وضع البندقية.

2 ، يقلل تصنيع روبوت اللحام من رسوم القوى العاملة ويحسن الكفاءة من خلال ربط خطوط نقل قطع العمل لتشكيل خط التصنيع.

3 ، إنتاج عوامل السيارات مزايا ملحوظة من روبوتات اللحام ، وتحديداً داخل نظام لحام هيكل السيارة ، حيث تغير اللحام الآلي في العمليات المسبقة ، مما يحسن كل لحام من الدرجة الأولى ووقت التشغيل.

خدمتنا:
